Stanowisko za kilkanaście tysięcy i gniazdko, o którym nikt nie pomyślał

Rozbudowane stanowisko komputerowe to dzisiaj kilka urządzeń o łącznym poborze porównywalnym z czajnikiem: jednostka, dwa albo trzy monitory, sprzęt audio, ładowarki i oświetlenie. Wszystko wpięte w jedną listwę, a ta w gniazdko z lat, w których w pokoju stał telewizor kineskopowy. Zwykle działa. Problem pojawia się przy dłuższej pracy pod obciążeniem albo wtedy, gdy do tego samego obwodu dołącza czajnik z kuchni.

Połączenie, które decyduje o reszcie

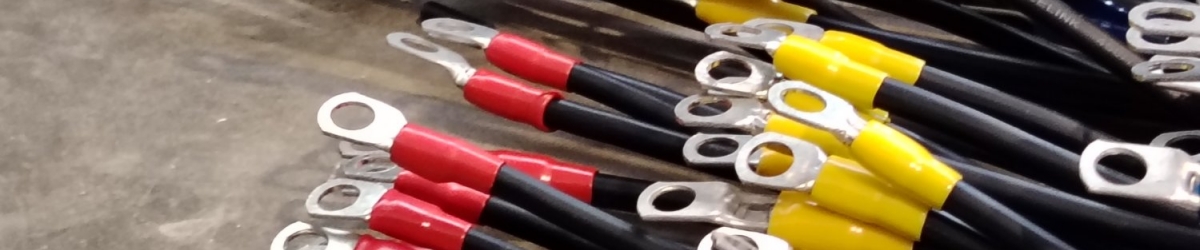

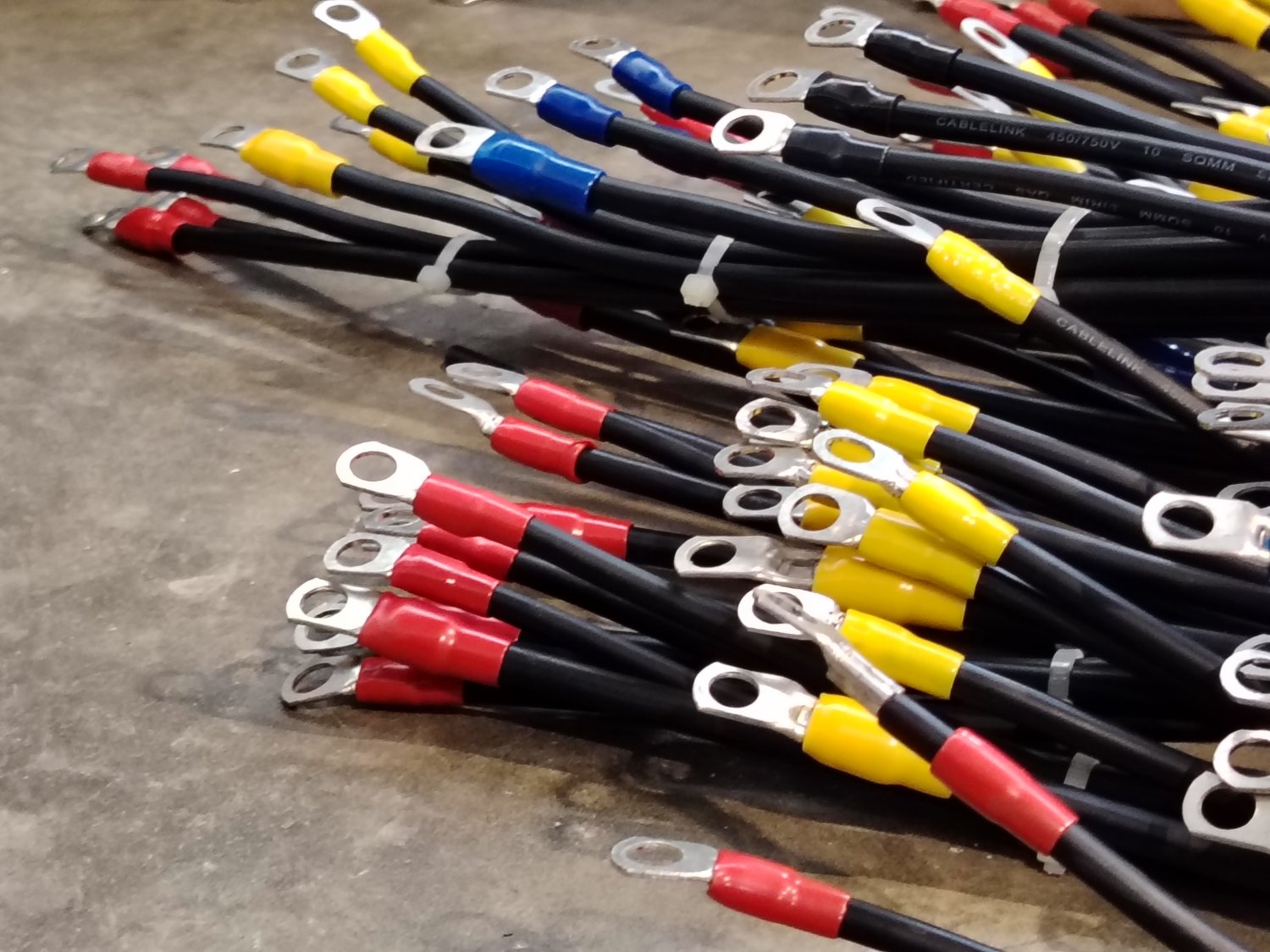

W instalacji elektrycznej awarie rzadko dotyczą przewodów. Znacznie częściej zawodzą połączenia: zaciski w gniazdach, skręcone żyły w puszkach i zakończenia przewodów w rozdzielnicy. Przy przewodach wielodrutowych stosuje się końcówki zaciskane, bo luźne druty pod śrubą zaciskową rozchodzą się i połączenie luzuje się samo. Dobrze dobrane końcówki zaciska się narzędziem, a nie szczypcami uniwersalnymi.

Skutek złego połączenia jest zawsze ten sam: rosnąca rezystancja przejścia i nagrzewanie w miejscu styku. Objawem bywa ciepła ramka gniazda, zapach przegrzanego tworzywa i migotanie światła przy załączaniu odbiornika. Przy stanowisku z drogim sprzętem to nie jest kwestia wygody. Zanik napięcia w środku pracy albo przepięcie przy zadziałaniu zabezpieczenia potrafi kosztować więcej niż cała instalacja.

Porządek z kablami przy stanowisku

Za biurkiem z rozbudowanym stanowiskiem leży zwykle kilkanaście przewodów: zasilające, sygnałowe, sieciowe i ładowarki. Prowadzone razem w jednym pęku zbierają zakłócenia i utrudniają jakąkolwiek zmianę. Podstawową zasadą jest rozdzielenie przewodów zasilających od sygnałowych. Jeśli krzyżowanie tras jest nieuniknione, wykonuje się je pod kątem prostym, bo wtedy odcinek równoległy jest najkrótszy.

Kanał kablowy z przegrodą rozwiązuje to w jednym elemencie i kosztuje kilkanaście złotych za metr. Przy biurku stojącym przy ścianie mocuje się go pod blatem, a nie na ścianie za meblem. Przewody warto opisać przy obu końcach. Przy dwunastu identycznych czarnych kablach jest to jedyny sposób, żeby wymiana jednego urządzenia nie oznaczała rozplątywania wszystkiego.

Obwód, który to udźwignie

Stanowisko z dwoma komputerami, kilkoma monitorami i sprzętem audio pobiera przy pełnym obciążeniu kilkaset watów. To nie jest dużo, ale problem polega na tym, z czym dzieli obwód. W mieszkaniach z instalacją sprzed lat jeden obwód obsługuje zwykle kilka pomieszczeń. Włączenie czajnika w kuchni i odkurzacza w przedpokoju przy pracującym stanowisku zbliża obciążenie do granicy zabezpieczenia. Rozwiązaniem jest osobny obwód doprowadzony do pokoju, z własnym zabezpieczeniem. Przy okazji warto przewidzieć więcej gniazd, bo listwa włożona w listwę jest rozwiązaniem, którego producenci wprost zabraniają.

Ochrona przed przepięciem

Listwa z oznaczeniem ochrony przeciwprzepięciowej daje ograniczoną skuteczność, bo jest ostatnim, a nie jedynym stopniem ochrony. Właściwy układ zaczyna się w rozdzielnicy. Ograniczniki montuje się w układzie stopniowanym: pierwszy w rozdzielnicy głównej, kolejne bliżej odbiorników wrażliwych. Sama listwa bez ogranicznika w instalacji nie zatrzyma przepięcia pochodzącego z sieci. Ograniczniki są elementem zużywalnym i po zadziałaniu wymagają wymiany. Wskaźnik na obudowie modułu pokazuje, czy jest jeszcze sprawny, a jego sprawdzenie zajmuje chwilę.

Przy sprzęcie, którego wyłączenie w złym momencie kosztuje, dochodzi zasilacz awaryjny. Jego zadaniem nie jest praca przez godzinę, tylko bezpieczne zamknięcie systemu i przetrwanie krótkiego zaniku napięcia. Drugą sprawą przy takim stanowisku jest sieć. Przewód poprowadzony na stałe, zakończony gniazdem w ścianie, daje stabilniejsze połączenie niż kilkanaście metrów przewodu leżącego na podłodze i przygniecionego fotelem. Przy okazji prac elektrycznych ułożenie go kosztuje niewiele, bo trasa jest ta sama.

Koszt materiału wobec kosztu robocizny

Przy pracach elektrycznych materiał stanowi zwykle mniejszą część kosztu. Przewód, gniazda i osprzęt to kilkaset złotych, a kucie bruzdy, ułożenie, zatynkowanie i odtworzenie ściany wielokrotnie więcej. Dlatego oszczędzanie na materiale jest nieopłacalne. Różnica między osprzętem z najniższej i ze średniej półki to kilkadziesiąt złotych przy całej instalacji, a robocizna przy ewentualnej wymianie jest ta sama. Z tego samego powodu warto przy jednej robocie zrobić więcej, niż wynika z bieżącej potrzeby. Dodatkowy przewód ułożony przy okazji kosztuje kilkanaście złotych, a ułożony osobno za rok kilkaset.

Kompletowanie i zakup

Przy zakupie liczą się przekrój przewodu, rodzaj żył, typ końcówek dopasowany do zacisków oraz obciążalność gniazd i listew. Narzędzie do zaciskania dobiera się do rodzaju końcówek, a nie uniwersalne. Warto zamówić o kilka końcówek więcej, niż wynika z planu. Pierwsze zaciśnięcia rzadko wychodzą idealnie, a raz zaciśniętej końcówki nie używa się ponownie. Asortyment przewodów, końcówek, osprzętu i narzędzi z podanymi przekrojami oraz obciążalnościami prowadzi sklep Onninen. Karty katalogowe znajdziesz na www.onninen.pl.
